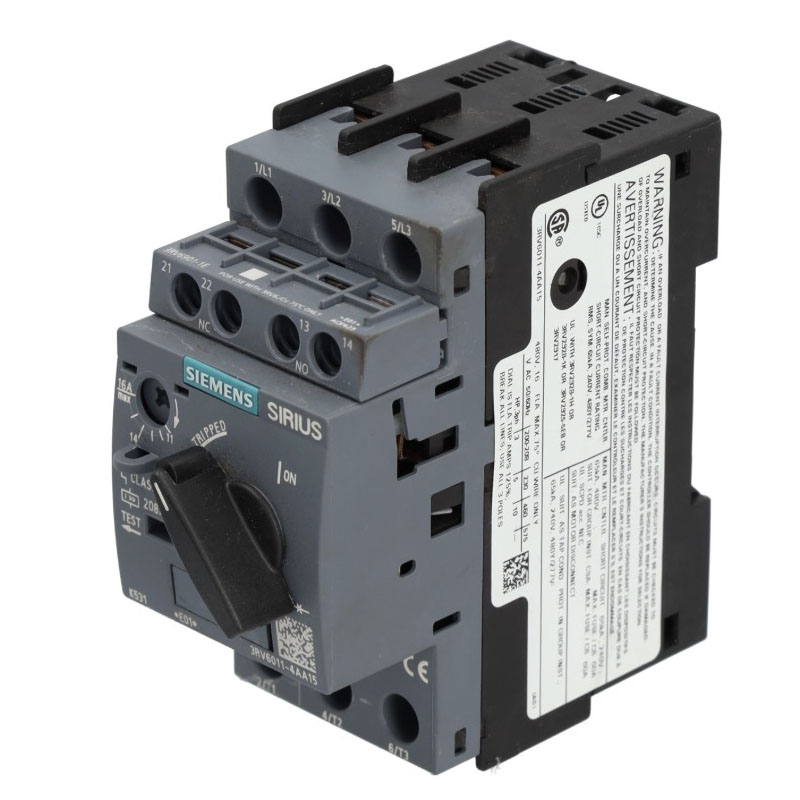

Siemens 3RV6011-1KA15

La qualità Siemens 3RV6011-1KA15 fornita da Rayon Automation è un interruttore automatico di protezione motore 3RV6 della serie SIRIUS, progettato specificamente per proteggere i motori trifase dai danni causati da sovraccarico, cortocircuito e mancanza di fase. Puoi effettuare l'acquisto tramite Rayon Automation. Come fornitore, offriamo i modelli di prodotti originali.

Invia richiesta

Descrizione del prodotto

In Cina, Rayon Automation è sia fornitore che esportatore. Offriamo Siemens 3RV6011-1KA15, che presenta una struttura compatta S00, protezione da sovraccarico termico CLASSE 10, un intervallo di corrente regolabile da 9-12,5 A, una capacità di sgancio in cortocircuito da 156 A ed è dotato di contatti ausiliari 1NO + 1NC.

Parametri

Specifica	Dettagli
Serie di prodotti	Interruttore automatico di protezione motore SIRIUS 3RV2
Dimensioni del telaio	S00
Numero di fasi	3 fasi
Classe di protezione del motore	CLASSE 10
Intervallo di regolazione del sovraccarico termico	9-12,5 A
Corrente di intervento per cortocircuito	156A
Tensione di isolamento nominale	690 V
Classe di protezione	IP20
Metodo di connessione	Terminali a vite
Contatti ausiliari	Interruttore ausiliario orizzontale 1NO + 1NC
Metodo di installazione	Installazione su guida DIN
Temperatura operativa	Da -20°C a +60°C

Scenari applicativi tipici

Macchinari industriali:
Protezione per motori dell'albero principale o motori ausiliari di apparecchiature quali torni, fresatrici, nastri trasportatori, macchine per l'imballaggio e macchine tessili.
Trasporto materiale:
Protezione per motori di azionamento di macchinari fluidi e apparecchiature per il trasporto di materiali solidi come pompe, ventilatori, compressori e frantoi.
Linee di produzione automatizzate:
Nelle apparecchiature automatizzate come linee di assemblaggio e linee di ispezione, Siemens 3RV6011-1KA15 fornisce protezione e controllo affidabili per i motori in ogni postazione di lavoro.

Protezione completa del motore

1. Con lo sganciatore termico bimetallico regolabile, l'intervallo di impostazione è 9 - 12,5 A, prevenendo efficacemente che il motore venga danneggiato a causa di sovraccarico a lungo termine.
2. Con lo sganciatore elettromagnetico di cortocircuito, impostato su 156A, può interrompere istantaneamente la corrente di cortocircuito, proteggendo il motore e il circuito.
3. Siemens 3RV6011-1KA15 ha una funzione di rilevamento della perdita di fase. Una perdita di corrente attiverà l'intervento, impedendo la bruciatura del motore a causa del funzionamento con perdita di fase.

Alta affidabilità e lunga durata

Vita meccanica: Fino a 100.000 cicli di operazioni.
Vita elettrica: Fino a 100.000 cicli di funzionamento.
Elevato potere di interruzione:
In grado di gestire gravi guasti da cortocircuito in siti industriali, con un potere di interruzione nominale di cortocircuito fino a 100 kA.
Design compatto e facile installazione:
Utilizza morsettiere a vite, appartenenti alla taglia S00, dal volume compatto.
Installazione su guida DIN standard, comoda e veloce.
Funzioni ausiliarie:
Include 1 contatto ausiliario normalmente aperto (NO) e 1 normalmente chiuso (NC), utilizzati per l'indicazione del segnale remoto, l'interblocco del controllo o l'allarme.

Domande frequenti

Può essere sostituito direttamente al relè termico?

Sicuro. Fornisce inoltre protezione da sovraccarico e protezione da cortocircuito e la sua gamma di protezione è più completa rispetto all'utilizzo di un solo relè termico.

Come regolare correttamente la corrente di protezione da sovraccarico?

Sulla parte anteriore dell'interruttore è presente una manopola di regolazione calibrata. Utilizzando un cacciavite a testa piatta, allineare la freccia dell'indicatore sulla manopola con il valore richiesto, che dovrebbe essere compreso tra 9 A e 12,5 A.

L'interruttore può essere utilizzato per motori monofase o carichi puramente luminosi/resistenziali?

Non raccomandato. Il Siemens 3RV6011-1KA15 è progettato specificamente per motori trifase. La funzione interna di protezione rottura fase e la striscia bimetallica termica sono tarate per le curve di avviamento e funzionamento dei motori trifase. Per i carichi monofase, è necessario selezionare un interruttore automatico monofase o un normale interruttore automatico miniaturizzato.

Ha contatti ausiliari?

Sì, è configurato con contatti ausiliari 1NO + 1NC, che possono essere utilizzati per il feedback dello stato, l'ingresso del segnale PLC e il controllo degli allarmi.
