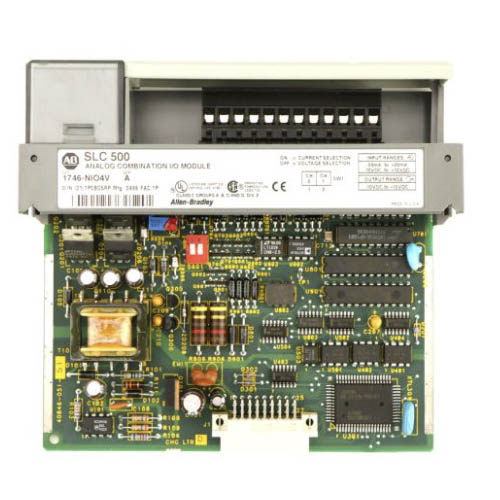

Allen Bradley 1746-NIO4V

Rayon Automation Technology Co., Ltd. Acquista Allen Bradley 1746-NIO4V a un prezzo basso con alta qualità, insieme al classico modulo I/O modulare della serie SLC 500. Questa combinazione offre i vantaggi di una programmazione senza parole di configurazione e di ingresso/uscita integrati, rendendolo particolarmente adatto per la ristrutturazione o l'integrazione di piccoli dispositivi che richiedono solo l'elaborazione di due segnali di tensione.

Invia richiesta

Descrizione del prodotto

Rayon Automation Technology Co., Ltd. In qualità di fornitore, il prodotto Allen Bradley 1746-NIO4V offre una capacità di carico relativamente debole e manca di isolamento elettrico tra i canali. Durante il cablaggio è essenziale evitare di utilizzare insieme le linee ad alta tensione e quelle di segnale. Se stai cercando qualcosa, contattaci il prima possibile.

Parametri

Specifica	Dettagli
Modello	Allen Bradley 1746-NIO4V
Risoluzione	12 bit (contando da 0 a 4095)
Precisione (a 25°C)	±0,5% del fondo scala (massimo ±1% entro 0-60°C)
Impedenza di ingresso	> 1 MΩ
Tempo di risposta al passo	Circa 60 ms (incluso il tempo di filtro)
Tensione di sovraccarico massima	±15 V CC (senza danni)
Consumo di corrente del backplane	50 mA a 5 V CC
Temperatura operativa	0°C ~ 60°C (32°F ~ 140°F)
Temperatura di conservazione	-40°C ~ 85°C
Umidità relativa	5% ~ 95% (senza condensa)
Ondulazione dell'uscita	< 10 mV picco-picco

Scenari applicativi:

1. Leggere due segnali di feedback di apertura della valvola da 0-10 V (ingresso) e inviare due segnali da 0-10 V/±10 V per controllare l'attuatore della valvola (uscita).
2. Allen Bradley 1746-NIO4V invia segnali 0-10 V al convertitore di frequenza per regolare la velocità del motore. La lettura del feedback della velocità effettiva del motore o della tensione di carico viene effettuata tramite l'ingresso di tensione.
3. In combinazione con trasmettitori di pressione in uscita 0-5 V/0-10 V o trasmettitori di temperatura, esegue la regolazione PID a circuito chiuso.
4. Utilizzato per generare segnali di eccitazione di tensione regolabile (uscita) e raccogliere la risposta in tensione del sensore (ingresso) nelle apparecchiature di laboratorio.

Vantaggi e caratteristiche

L'Allen Bradley 1746-NIO4V adotta un design Combo altamente integrato, utilizzando un singolo slot, fornendo canali di pura tensione con 2 ingressi e 2 uscite. Supporta l'accesso diretto ai dati della scheda. I dati possono essere mappati sulla tabella immagine I/O senza la necessità di complesse istruzioni di trasferimento a blocchi. La combinazione dell'alta risoluzione e precisione a 12 bit o 13 bit con l'isolamento fotoelettrico di livello industriale e la tecnologia di filtraggio anti-interferenza consente un efficiente risparmio di spazio e costi per armadi elettrici compatti nel servizio post-vendita.

Sostituzione del modello:
Per i requisiti di una sostituzione diretta senza modificare il programma e il rack, 1746-NIO4V è una mappatura diretta dei dati della scheda, che elimina l'uso complicato delle istruzioni di trasferimento a blocchi (BTW/BTR). Se desideri semplicemente un pezzo di ricambio diretto più economico e facilmente disponibile, puoi prendere in considerazione il modulo compatibile di ProSoft Technology. Se si coglie l'occasione per aggiornare l'intero vecchio sistema, è possibile passare alla serie Siemens S7-1200, abbinata ai moduli analogici SM1231 AI (4 canali di ingresso) e SM1232 AO (2 canali di uscita) estremamente stabili e ben strutturati. È importante notare che per una risoluzione a 12 bit (0 - 4095), se il sostituto utilizza una risoluzione a 16 bit (0 - 32767 o 0 - 65535), l'SCP del programma deve essere modificato in modo sincrono.
