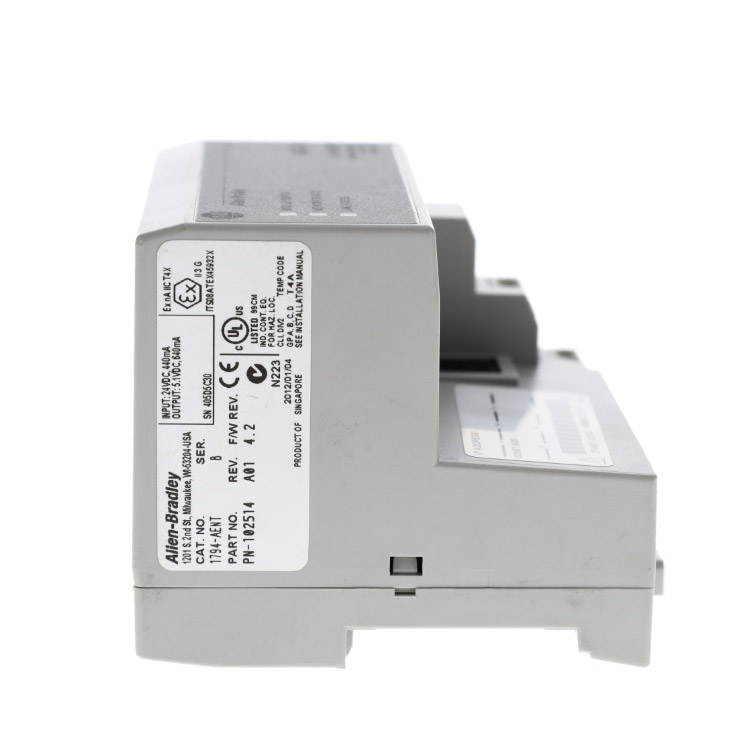

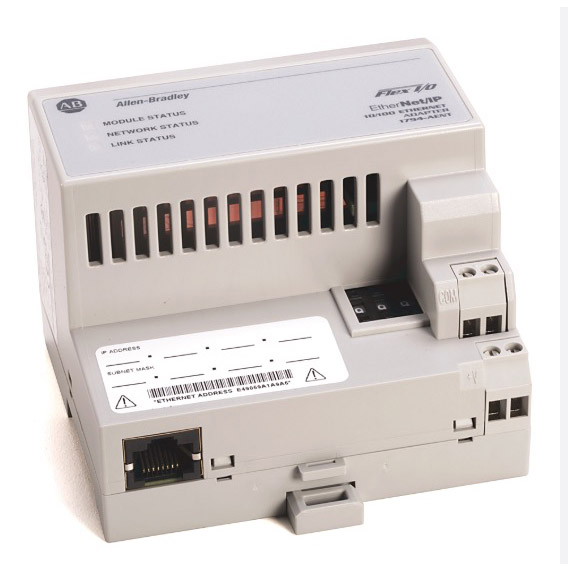

Allen Bradley 1794-AENT

Rayon Automation, in qualità di fornitore di Allen Bradley 1794-AENT, è il modulo adattatore di comunicazione principale della serie Flex I/O. Agendo come gateway tra la rete EtherNet/IP e il modulo Flex I/O, converte le istruzioni dell'Ethernet industriale in dati sottostanti e pilota vari moduli I/O sul back-end. Non esitate a chiedere ulteriori informazioni.

Invia richiesta

Descrizione del prodotto

L'Allen Bradley 1794-AENT fornito da Rayon Automation ha superato lo standard di certificazione CE. Essendo il primo modulo del rack Flex I/O, è responsabile dell'assegnazione degli indirizzi per un massimo di 8 moduli I/O sul lato destro, della pianificazione della comunicazione dei dati e della segnalazione dello stato del modulo al controller. Offriamo eccellenti servizi pre-vendita e post-vendita. Non esitate a effettuare l'acquisto.

Architettura hardware principale e meccanismo di comunicazione di rete ad alta velocità

Interfaccia Ethernet industriale adattiva
L'Allen Bradley 1794-AENT è dotato di un'interfaccia fisica RJ45 standard, che supporta velocità di comunicazione adattive di 10/100 Mbps. Combinato con la modalità Full-Duplex, può aumentare significativamente il throughput dei dati del backplane, eliminare le collisioni di rete e ottenere una risposta di aggiornamento I/O a livello di microsecondi.
Supporto per il passaggio di messaggi espliciti e impliciti
Supporto nativo per il protocollo EtherNet/IP. Attraverso la messaggistica implicita, i dati di polling di controllo deterministico in tempo reale vengono gestiti durante la ricezione di messaggi espliciti non periodici (messaggistica esplicita) inviati dalla CPU master, adatti per la configurazione dei parametri online e la diagnosi dinamica.
Struttura fisica compatta a scatto
Integra un efficiente chip di gestione dell'alimentazione del backplane, che può essere installato su guide standard, come le basi terminali 1794-TB3 o 1794-TB3S. Fornisce un'alimentazione logica stabile per l'intero set di schede FLEX I/O montate sul lato destro.

Parametri

Parametro	Specifica
Numero del modello	Allen Bradley 1794-AENT
Tipo di modulo	Adattatore di comunicazione EtherNet/IP
Sistemi compatibili	Controllori Logix5000 (ControlLogix, CompactLogix, ecc.)
Numero massimo di moduli I/O supportati	Fino a 8 moduli I/O Flex
Protocollo di comunicazione	EtherNet/IP (CIP - Protocollo industriale comune)
Velocità Ethernet	10/100Mbps adattivo
Interfaccia fisica	RJ45 (8 pin) (AENTR ha 2 interfacce RJ45)
Topologie supportate	Stella, Albero, Lineare (richiede interruttore/ETAP); AENTR supporta l'anello a livello di dispositivo (DLR)
Numero massimo di connessioni CIP	Fino a 64
RPI (intervallo di pacchetto richiesta)	Più veloce 1 ms
Consumo di corrente del backplane (5 V CC)	350 mA
Consumo di corrente del backplane (24 V CC)	10mA
Capacità di uscita dell'alimentatore del backplane	Massimo 1,5 A (5 V CC)
Consumo energetico massimo	Circa 4,5 W
Corrente di picco (massima)	5A (durata 10ms)
Dimensioni (A x L x P)	94 mm x 94 mm x 69,5 mm (3,7 pollici x 3,7 pollici x 2,7 pollici)
Peso	Circa 0,21 kg (0,47 libbre) (esclusa la base)
Indicatori luminosi di stato	2: Stato della rete (NS) e stato del modulo (MS)

Architettura tipica

1. L'Allen Bradley 1794-AENT è adatto per l'installazione in armadi di controllo remoto situati lontano dalla sala di controllo principale ma vicino alle apparecchiature sul campo, come sale pompe, sottostazioni di linee di trasporto, ecc.
2. Può comunicare simultaneamente con più controllori Logix, ad esempio Consumatore/Produttore, consentendo la condivisione dei dati.
3. L'AENT è dotato di un server Web. Gli ingegneri non hanno bisogno di software dedicato. Inserendo l'indirizzo IP del modulo tramite il browser, è possibile visualizzare lo stato del modulo, le statistiche di rete, la configurazione IP e le informazioni di diagnostica della connessione.
